| 加工定制 | 是 |
|---|---|
| 测量精度 | ±0.5F.S±2digit |
| 结构型式 | 嵌入式 |
| 显示方式 | 红色高亮数码管 |
| 外形尺寸 | 48H×96W（mm） |
| 开孔尺寸 | 48H×96W（mm） |
| 类型 | 智能功率测量仪表 |
| 可测电压范围 | 90~300V或200~380V |
| 准确度等级 | ±0.5F.S± |
| 品牌 | 上海托克 |
| 型号 | DB3 |
| 加工定制:是 | 测量精度:±0.5F.S±2digit |
| 结构型式:嵌入式 | 显示方式:红色高亮数码管 |
| 外形尺寸:48H×96W（mm） | 开孔尺寸:48H×96W（mm） |
| 类型:智能功率测量仪表 | 可测电压范围:90~300V或200~380V |
| 准确度等级:±0.5F.S± |
特点
◎ 红色高亮数码管14.2mmH
◎ 外形尺寸48H×96W
◎ 输入电压90~300V或200~380V
◎ 电源电压 ：AC110V/220V 50/60Hz
◎ 外形尺寸48H×96W
一.型号及含义

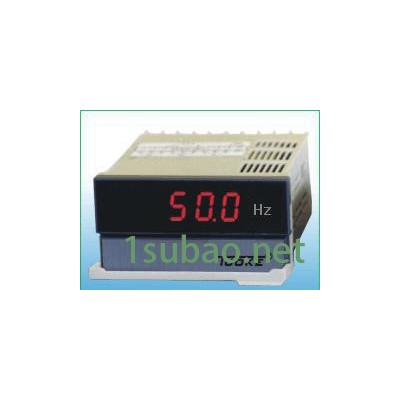

二、数显工频表
| 型号 | 量程 | 显示范围 | 输入阻抗 | 输入信号 | 测量不准确度 |
| DB3-HZ10 | 1-199.9Hz | 0-199.9 | ＞10KΩ | 90∽300V | ±0.5F.S±2digit |
| DB3-HZ11 | 1-199.9Hz | 0-199.9 | ＞10KΩ | 200∽380V | ±0.5F.S±2digit |
三、技术参数
输入方式 | 单端输入 |
A/D转换 | V/F转换 |
测量速度 | 约2.5次/秒 |
溢出显示 | “----” |
显示 | Red LED（14.2mmH） |
输入电平 | 90V-380V |
电源 | AC 110V/220V 50/60Hz |
功耗 | ≤4.5VA |
耐压 | AC1500V 1min |
绝源阻抗 | DC500V≥1000MΩ |
重量 | Abt.500g |
四、连接图
五.外形尺寸及开孔尺寸
六、使用保存注意事项
1、 使用前，仪表需通电予热15分钟。
2、 适宜使用环境温度0∽+40℃，相对湿度85%以下。
3、 本仪表本校准时间间隔为一年。
4、 若输入信号伴随高频干扰，应在线里用高频过滤器。
5、 输入导线不宜过长，如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。
6、若长期存放未使用，请每三个通电一次，通电时间不少于4小时。
