| 品牌 : | 航天纵横 | 型号 : | GB1409 |
| 加工定制 : | 否 | 电源电压 : | 220V |
| 用途 : | 材料检测 |
一、介电常数测试仪概述
ZJD-B高频Q表和ZJD-C高频Q表主要区别
| ZJD-B | ZJD-C | |
| 测试频率范围 | 10kHz～70MHz | 100kHz～160MHz |
| 主调电容控制 | 传感器 | 马达 |
| 电容搜索 | 无 | 有 |
ZJD系类高频Q表能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。

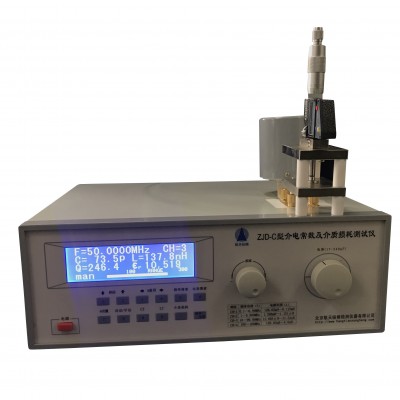

ZJD系类介电常数介质损耗测试仪是北京航天纵横检测仪器有限公司zui新研制的产品，ZJD系类介电常数介质损耗测试仪以DDS数字直接合成方式产生信号源，频率达60MHz /160MHz，信号源具有信号失真小、频率精确、信号幅度稳定的优点，更保证了测量精度的精确性。ZJD-B介电常数测试仪主电容调节用传感器感应，电容读数精确,且频率值可设置。ZJD-C介电常数及介质损耗测试仪主电容调节用步进马达控制，电容读数更加精确,频率值和电容值均可设置。ZJD系类电容、电感、Q值、频率、量程都用数字显示，在某一频率下，只要能找到谐振点，都能直接读出电感、电容值，大大扩展了电感的测量范围，而不再是固定的几个频率下才能测出电感值的大小。ZJD系类特有的谐振点频率自动搜索或电容自动搜索功能，能帮助你在使用时快速地找到被测量器件的谐振点，自动读出Q值和其它参数。Q值量程可手动或自动转换。
二、介电常数测试仪工作特性
1．Q值测量
a．Q值测量范围：2～1023；
b．Q值量程分档：30、100、300、1000、自动换档或手动换档；
c．标称误差
| ZJD-B | ZJD-C | |
| 频率范围 | 10kHz～10MHz | 100kHz～10MHz |
| 固有误差 | ≤5％±满度值的2% | ≤5％±满度值的2% |
| 工作误差 | ≤7％±满度值的2% | ≤7％±满度值的2% |
| 频率范围 | 10MHz～70MHz | 10MHz～160MHz |
| 固有误差 | ≤6％±满度值的2% | ≤6％±满度值的2% |
| 工作误差 | ≤8％±满度值的2% | ≤8％±满度值的2% |
2．电感测量范围
| ZJD-B | ZJD-C |
| 14.5nH～8.14H | 4.5nH～140mH |
3．电容测量
| ZJD-B | ZJD-C | |
| 直接测量范围 | 1～460p | 1～202p |
| 主电容调节范围 | 40～500pF | 18～220pF |
| 准确度 | 150pF以下±1pF 150pF以上±1% | 150pF以下±1pF 150pF以上±1% |
注：大于直接测量范围的电容测量见使用方法。
4．信号源频率覆盖范围
| ZJD-B | ZJD-C | |
| 频率范围 | 10kHz～70MHz | 0.1～160MHz |
| CH1 | 10～99.9999kHz | 0.1～0.999999MHz |
| CH2 | 100～999.999kHz | 1～9.99999MHz |
| CH3 | 1～9.99999MHz | 10～99.9999MHz |
| CH4 | 10～70MHz | 100～160MHz |
| 频率指示误差 | 3×10-5±1个字 | 3×10-5±1个字 |
5．Q合格指示预置功能：预置范围：5～1000
6．Q表正常工作条件
a.环境温度：0℃～+40℃；
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（宽×高×深）mm：380×132×280。
