| 驱动方式 | 电动 |
|---|---|
| 材质 | 铸铁 |
| 品牌 | 上海阳光 |
| 型号 | ZJY-70 |

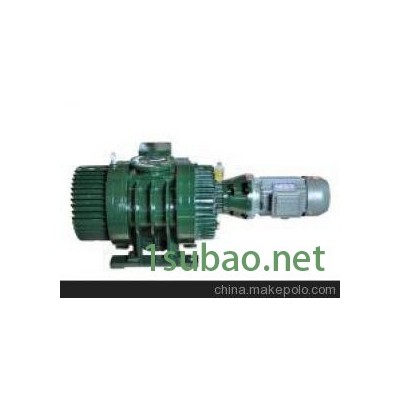

上海阳光真空设备有限公司

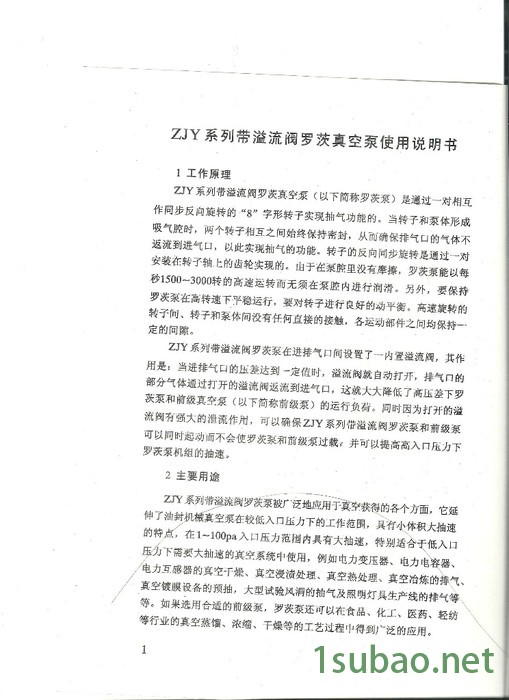

ZJY系列带溢流阀罗茨真空泵使用说明书
1、 工作原理
ZJY系列带溢流阀罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。当转子和泵体形成吸所腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。由于在泵腔里没有磨擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑。另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。高速旋转的转子间、转子和泵体间没有任何直接接触，各运动部件之间保持一定的间隙。
ZJY系列带溢流阀罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一不定期值时，溢流阀就自动打开，排气口的部分气体通过打开溢流阀返流到进气
口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。同时因为打开的溢流阀有强大的泄流作用，可以确保ZJY系列带溢流阀罗茨泵和前级泵可以同时起动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。
2主要用途
ZJY系列带溢流阀罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100Pa入口压力范围内具有大抽速，特别适合于低入口压力互感器的真空干燥、真空浸渍、真空热处理、真空冶炼的反排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

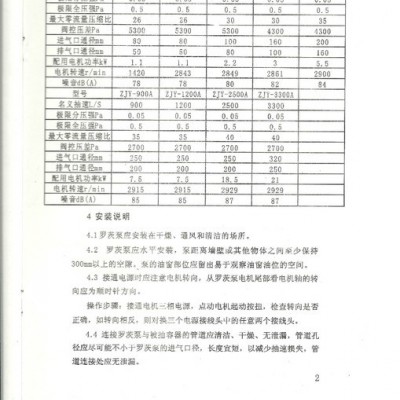

主要技术性能指标如下：
型号：ZJY-30A
名义抽速（L/S）： 30 极限分压强(Pa): 0.05
极限全压强（Pa）:0.5 最大零流量压缩比：26
阀控压差（Pa）:5300 进气口通径mm:80
排气口通径mm：50 配用电机功率（KW）：1.1KW
电机转速（r/min）:1420 噪音dB(A):78
型号：ZJY-70A
名义抽速（L/S）：70 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：26
阀控压差（Pa）: 5300 进气口通径mm: 80
排气口通径mm：50 配用电机功率（KW）：1.1KW
电机转速（r/min）: 2843 噪音dB(A): 78
型号：ZJY-150
名义抽速（L/S）：150 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：30
阀控压差（Pa）: 5300 进气口通径mm: 100
排气口通径mm：80 配用电机功率（KW）：2.2KW
电机转速（r/min）: 2849 噪音dB(A):80
型号：ZJY-300
名义抽速（L/S）：300 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：30
阀控 压差（Pa）: 4300 进气口通径mm: 160
排气口通径mm：100 配用电机功率（KW）：3 KW
电机转速（r/min）: 2861 噪音dB(A):82
型号：ZJY-600
名义抽速（L/S）：600 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：35
阀控 压差（Pa）: 4300 进气口通径mm: 200
排气口通径mm：160 配用电机功率（KW）：5.5 KW
电机转速（r/min）: 2900 噪音dB(A):84
型号：ZJY-900
名义抽速（L/S）：900 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：35
阀控 压差（Pa）: 2700 进气口通径mm: 250
排气口通径mm：200 配用电机功率（KW）：7.5 KW
电机转速（r/min）: 2915 噪音dB(A):85
型号：ZJY-1200
名义抽速（L/S）：1200 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：35
阀控 压差（Pa）: 2700 进气口通径mm: 250
排气口通径mm：200 配用电机功率（KW）：7.5 KW
电机转速（r/min）: 2915 噪音dB(A):85
型号：ZJY-2500
名义抽速（L/S）：25 00 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：40
阀控 压差（Pa）: 2700 进气口通径mm: 250
排气口通径mm：200 配用电机功率（KW）：18.5 KW
电机转速（r/min）: 2929 噪音dB(A):87
型号：ZJY-3300A
名义抽速（L/S）：25 00 极限分压强(Pa): 0.05
极限全压强（Pa）: 0.5 最大零流量压缩比：40
阀控 压差（Pa）: 2700 进气口通径mm: 320
排气口通径mm：250 配用电机功率（KW）：18.5 KW
电机转速（r/min）: 2929 噪音dB(A):87
上海阳光罗茨真空泵安装说明：
1、罗茨泵应安装在干燥、通风和清洁的场所。
2、罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以
上的空隙。泵的油窗部位应留出易于观察油窗位的空间。
3、 接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。
操作步骤：接通电机三相电源，点动电机起动按扭，检查转向是否正确，如转向相反，则对换三个电源接线头中的任意两个接线头。
4、 连接罗茨泵与被抽容器的管道应清洁、干燥、无泄漏，管道孔径应尽可能不小于罗茨泵的进气口径，长度宜短，以减少抽速损失，管道连接处应无泄漏。
5、 被抽气体如含有粉尘或颗粒状物质时，应在泵的入口处安装一合适的进气过滤器，以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。（加装过滤器后，将会影响罗茨泵的抽速和极限压力，其影响程度因过滤器的结构形式不同而不同）。
二、实际抽速计算
对应罗茨泵的入口压力P，测取罗茨泵出口（亦为前级泵入口）压力Pv,并根据前级泵入口压力Pv查前级泵抽速特性曲线,得出前级泵在Pv入口压力下的抽速Sv,查出罗茨泵在出口压力Pv时的零流量压缩比Kv,即可通过下公式算出罗茨泵在入口压力为P时的实际抽速S,即:
S=SNKV/(Kv+(SN/SV)- (SN/SV)3/2)
式中: S——罗茨泵实际抽速，L/s;
SN——罗茨泵几何抽速,L/S
Sv——前级泵在入口压力下的抽速，L/S
Kv——罗茨泵在Pv出口压力下的零流量压缩比。
上海阳光罗茨泵的使用说明：
一、 润滑
1、 润滑系统用油采用1号真空泵油。
2、 查看油位，齿轮箱侧油位应以浸没4~5个全齿高度为宜；电
机侧油位应以浸没2/3油窗高度为宜；用以润滑油封的油杯处不应断油，油位不应低于1/3油杯高度，不宜加油过多，避免泵运转时溢出油杯外。风冷泵油位要高于水冷泵的油位。
二、 冷却
1、 冷却水进口温度≤25℃。避免因冷却水温度高,使泵体发
热,而引发异响、轴承损坏。风冷泵要通风散热，避免泵体温度过高烫伤人，使用温度≤80℃。
三、 起动
当泵较长时间停用后再次使用时，应先点动1、2次，使润滑油
进入轴承内，然后再正式起动，否则将缩短轴承及泵的使用寿命。
四、 停泵
停泵时，应先停罗茨泵，待电机停转后，再停前级泵，否则会
导致罗茨泵出口压力高、负荷增大，而引起返油、污染真空管路和泵腔、甚至烧坏罗茨泵电机。
维护和保养：
1、 保持泵的清洁，以利于通风散热。
2、 每月应至少检查一次油质情况，当发现油质明显变色、变稀、
乳化等情况，应立即换油。
3、 换油时，罗茨泵最好先运转一小时，使油温变热高稀后，再停泵并向泵内放气后再放油加油。加油时，润滑油中不得混入柴油、煤油、汽油、水等其他饱和蒸气压较高的介质，以免影响泵的极限压力。
4、 拆洗泵及泵内零件时，应该使用沙布擦拭；当必须清洗时，可用丙酮或汽油清洗，但必须注意防火安全，洗完后必须用沙布擦干后方可重新装配。
5、 当发现泵有异常声响时，应立即停泵检查或与供应商联系。
故障及其消除办法如下：
1、 故障现像：漏油（①、垫衬、O型圈变形、老化、损坏；——
排除方法：更换垫衬、O形圈。
②、油封老化、受热变形、磨损——排除方法：更换油封。）
2、 故障现像：噪声大
① 轴承、齿轮磨损；排除方法——更换轴承，齿轮
② 转子相互发生碰撞、转子和泵体、转子和端盖产生摩擦；排除方法——调整转子间、转子与泵体间、转子和端盖间间隙。
③ 联轴器弹性件损坏；排除方法——更换联轴器弹性件。
④ 被抽气体杂质颗粒太大；排除方法——在进气口加装过滤器。
⑤ 油位太低，造成轴承和齿轮润滑不良；排除方法——加注润滑油至规定油位。
⑥ 活塞环损坏；排除方法——更换活塞环。
3、 故障现像：温升太大
① 轴承、齿轮润滑不良；排除方法——加注润滑油至规定油位。
② 油位太高，造成搅油发热；排除方法——释放润滑油至规定油位。
③ 活塞环损环；排除方法——更换活塞环。
4、 故障现像：泵转动不正常
① 联轴器弹性件损坏；排除方法——更换联轴器弹性件。
② 转子相互发生碰撞、转子和泵体、转子和端盖产生磨擦；排除方法——调整转子间、转子与泵体间、转子和端盖间间隙。
③ 有异物卡住转子；排除方法——清除异物。
