| 标准 | 美标 |
|---|---|
| 材质 | 黄铜 |
| 公称通径 | DN15~100 |
| 规格 | DN15~100 |
| 结构形式 | 杠杆式 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 蒸汽 |
| 形态 | 蝶式 |
| 零部件及配件 | 配件 |
| 压力环境 | 高压 |
| 阀瓣开启高度 | 000 |
| 类型(通道位置) | 直通式 |
| 阀体构造 | 封闭式 |
| 品牌 | 阀天 |
| 型号 | SFA-22C150T、SFA-22C300T |
| 加工定制 | 是 |
冷冻机用安全阀概述：
冷冻机用安全阀是用于制冷设备上，作为设备的超压保护装置，当设备运行压力升高超过允许值时，阀门能自动开启，并按照设备运行要求，排放额定量介质，以防止设备压力继续升高，起到保护整个系统作用。

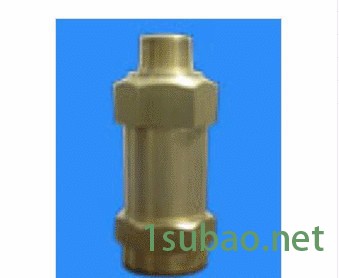

上海好施阀门有限公司生产的SFA-22C150T，SFA-22C300T型的安全阀系列是为冷冻机冷凝器、蒸发器配套的超压保护装置，产品试验及性能符合美国ANSI B16.34、ANSI/ASHRAE15-78及我国GB12241～12243等有关标准要求。
主要性能参数：
| 型 号 | SFA-22C150T | SFA-22C300T |
| 压力级 | 150psi | 300psi |
| 公称通径 | 1/2” 、1” | 1/2”、3/4”、1” |
| 强度试验压力 | 3MPa | 7.5MPa |
| 排放压力 | ≤1.1倍整定压力 | |
| 密封压力 | ≥0.85倍整定压力 | |
| 密 封 性 | 气压试验2分钟无泄漏 | |
| 适用温度 | -40℃～150℃ | |
| 适用介质 | R12、R22、R500等氟利昂及冷冻机油 | |
| 序 号 | 零件名称 | 材料 |
| 1 | 阀 体 | HPb59-1/H62 |
| 2 | 阀 瓣 | HPb59-1/H62 |
| 3 | 密封圈 | F-4 |
| 4 | 弹 簧 | 50CrVA+镀镍 |
| 5 | 调整螺母 | HPb59-1/H62 |
| 6 | 垫 片 | T3 |
| 7 | 螺 母 | HPb59-1/H62 |
