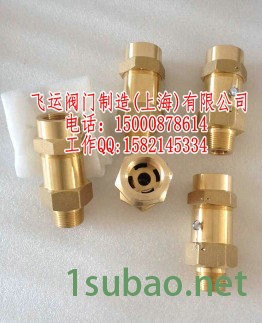

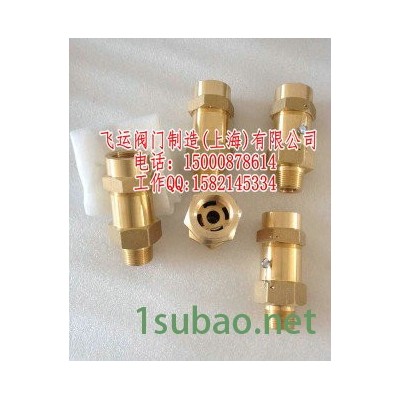

FY飞运冷冻机安全阀11EE11MN-TF安全阀

标准	美标
材质	黄铜
公称通径	DN20
规格	DN20
结构形式	弹簧式
连接形式	螺纹
流动方向	单向
适用介质	水
形态	蝶式
零部件及配件	配件
压力环境	低压
阀瓣开启高度	全启式安全阀
类型(通道位置)	直动式
阀体构造	不封闭式
品牌	FY飞运
型号	冷冻机安全阀11EE11MN-TF
加工定制	是

上海飞运泵阀有限公司专业安全阀，12EH16FNCF冷冻机用安全阀-冷水机组安全阀，冷冻机安全阀， 冷凝器安全阀， 蒸发器安全阀，1/2IN,11DG11MN-TF大金制冷机安全阀，11DG11MN-TF1/2IN,大金制冷机安全阀，11DG11MN-TF大金冷冻机安全阀，大金空调机安全阀11DG11MN-TF，11DG11MN-TF,大金制冷机安全阀，11DG11MN-TF大金制冷机安全阀，11DG11MN-TF制冷机安全阀，11DG11MN-TF制冷安全阀，11DG11MN-TF大金制冷专用安全阀，大金制冷专用安全阀，VAL633Y2-VAL633Y2压缩机制冷安全阀，安全阀- VAL633Y2空调冷凝器安全阀, VAL633Y2冷凝器安全阀, VAL633Y2蒸发器安全阀 SFA-22C300C1冷凝器安全阀，VAL633Y2空调机安全阀，SFA-22C300C1蒸发器安全阀，SFA-22C300C1离心水冷机组上部用安全阀，SFA-22C300C1离心水冷机组安全阀， SFA-22C300C1离心式冷水机组安全阀，SFA-22C300C1离心冷水机安全阀，SFA-22C300C1离心机安全阀SFA-22C300C1水冷机安全阀，SFA-22C300C1冷水机组安全阀，SFA-22C300C1制冷安全阀，SFA-22C300C1离心水冷机组上部安全阀，
风机负压阀FA27TW-2Q/SVF80 -55KPA
TK25G低温液体贮槽安全阀
DA22F-25低温液体贮槽管路安全阀
DA22F-40低温液体贮槽管路安全阀
DA21F-25低温液体贮槽管路安全阀
DA21F-40低温液体贮槽管路安全阀
SFA-22C300C1离心水冷机组上用安全阀
VAL584Y2/VAL584Y3/VAL633Y2安全阀，VAL584Y2空调冷凝器安全阀/VAL584Y3空调冷凝器安全阀/VAL633Y2空调冷凝器安全阀，VAL584Y2空调机安全阀/VAL584Y3空调机安全阀/VAL633Y2空调机安全阀，VAL633Y2空调机安全阀地铁用，VAL633Y2空调机安全阀，VAL633Y2地铁用安全阀，VAL633Y2冷冻机用安全阀，VAL633Y2氟利昂安全阀，VAL633Y2弹簧式安全阀，VAL633Y2全铜低温安全阀，YC25-0.55-60爆破片,YC25-0.55-60A爆破片,YC25-0.55-50A/ZH爆破片,YC25-0.87-50A/ZH爆破片,YC25-0.84-50A/ZH爆破片,弹簧式安全阀-SFA-22C300T1，SFA-22C300T1安全阀，SFA-22C300T1弹簧式安全阀，SFA-22C300T1约克制冷专用安全阀，SFA-22C300T1约克制冷安全阀，SFA-22C300T1约克冷冻机用安全阀，1/2IN,11DG11MN-TF大金制冷机组安全阀，11DG11MN-TF 1/2IN,大金制冷机安全阀，11DG11MN-TF大金冷冻机安全阀，大金空调机安全阀11DG11MN-TF，11DG11MN-TF,大金制冷机安全阀，11DG11MN-TF大金制冷机安全阀，11DG11MN-TF制冷机安全阀，11DG11MN-TF制冷安全阀，11DG11MN-TF大金制冷专用安全阀，大金制冷专用安全阀

公称压力:2.5MPa; 公称直径:15mm;工作介质:R134A;1/2IN,11DG11MN-TF,大金制冷机用安全阀，上海飞运为您提供安全阀，约克制冷专用安全阀022W-09505-000，约克制冷专用安全阀SFA-22C300T1，大金制冷专用安全阀11DG11MN-TF，安全阀RPV9432，制冷安全阀RPV9432，冷冻安全阀RPV9432，冷水机组安全阀RPV9432，美国REGO安全阀RPV9432
美国rego安全阀rpv9432t力高安全阀prv9433t安全阀prv9434t低温安全阀
美国rego力高 b-9425安全阀b-9426安全阀prv9432t350安全阀
低温管道pvr9400系列安全阀（是专门设计用于热安全场合和低温液体容器,美国rego力高 9400系列安全阀/放散阀/释放阀
上海飞运专业安全阀，冷冻机用安全阀，制冷安全阀，11DG11MN-TF安全阀，11DG11MN-TF冷冻机安全阀，11DG11MN-TF冷冻安全阀，11DG11MN-TF冷冻机用安全阀，11DG11MN-TF制冷安全阀，11GG18MN-TF安全阀，11GG18MN-TF冷冻机用安全阀，11GG18MN-TF冷冻安全阀，11GG18MN-TF冷媒安全阀，11GG18MN-0300TF冷冻机用安全阀，
SFA-22C300T冷冻机用安全阀主要性能参数 Specification
型号 Type 11DG11MN-TF
公称压力 Nominal pressure 5.0MPa
公称通径 Nominal  DN8~32(1/4~1'/4)
强度试验压力 Shell test pressure 7.5MPa
排放压力 Relieving pressure 1.1倍整定压力
密封压力 Seal pressure 0.9倍整定压力
密封性 Seal property 气压试验2分钟无泄漏、卤素检漏实验泄漏率
适用温度 Suitable temperature -40~150°C
适用介质 Suitable medium 制冷剂、油、水等
主要零件材料 Main parts material
序号 NO. 零件名称 Part name 材料 Materials
1 阀体 Body HPb59-1/H62
2 密封圈 Seal PTFE
3 阀瓣 Disc HPb59-1/H62
4 弹簧 Spring 50CrVA
5 调整螺母 Adj.nut HPb59-1/H62
6 垫片 Gasket T3
7 螺母 Nut HPb59-1/H62
额定排量（空气）Lbs/min Relieving capacity (Air)
规定 Size mm(in) do mm 整定压力Psig(Mpa) Set pressure
200（1.38） 250（1.72） 300（2.07） 350（2.42） 400（2.76）
DN8(1/4) 6.3 9 11.5 13.5 15.5 18
DN10(3/8) 7.0 12 14.5 17 20 22.5
DN15(1/2) 7.8 14.5 18 21.5 25 28
DN20(3/4) 11 29 35.5 42.5 49.5 56
DN25(1) 18 77.5 95.5 114 132.5 150.5
DN32(1'/4) 26.5 168 207 247 287 319.5
连接尺寸 Connecting
规格 Size mm(in) in H (mm)
进口A Inlet A 出口B outlet B
DN8(1/4) 1/4-18MNPT 5/8-18UNF 80
DN10(3/8) 3/8-18MNPT 5/8-18UNF 90
DN15(1/2) 1/2-14MNPT 7/8-14UNF 95
DN20(3/4) 3/4-14MNPT 3/4-14FNPT 100
DN25(1) 1-11.5MNPT 1-11.5FNPT 120
DN32(1'/4) 1'/4-11.5MNPT 1'/2-11.5FNP
飞运阀门制造（上海）有限公司欢迎每一位新老客户的来电订购与咨询！钱经理150002145334 商务QQ1582145334
