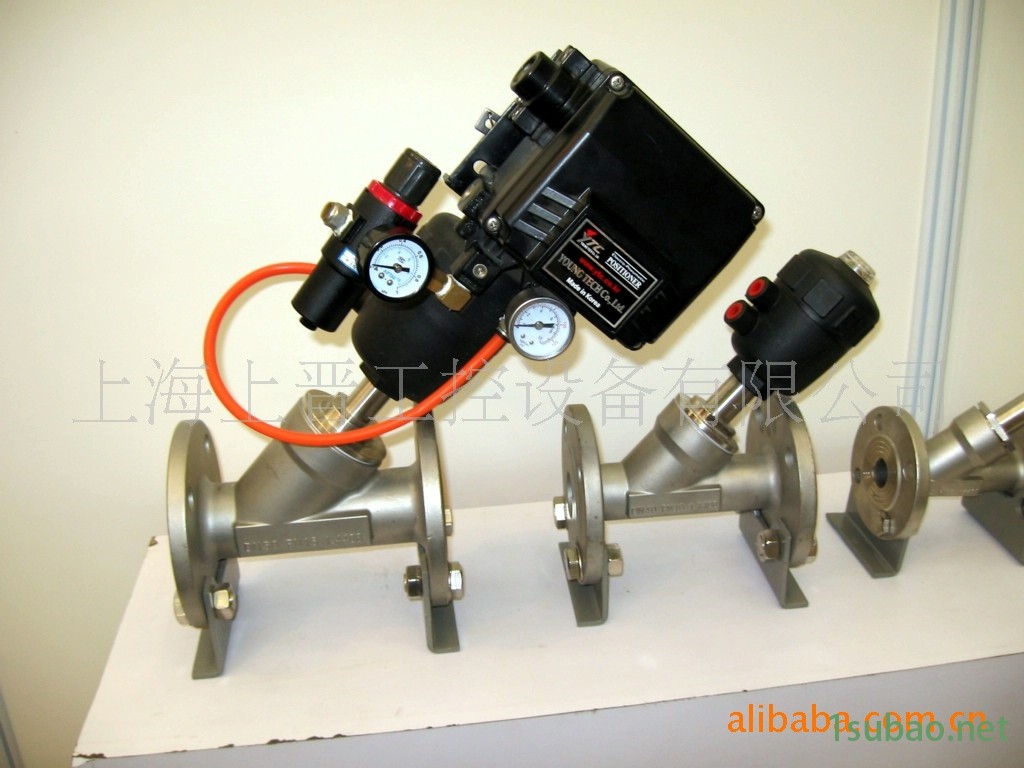

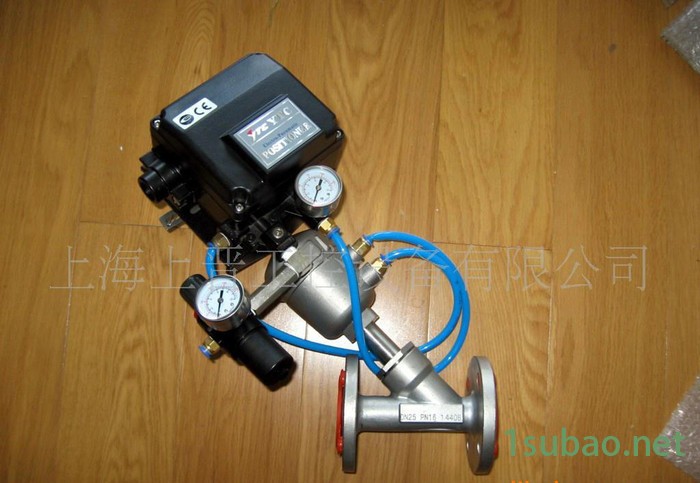

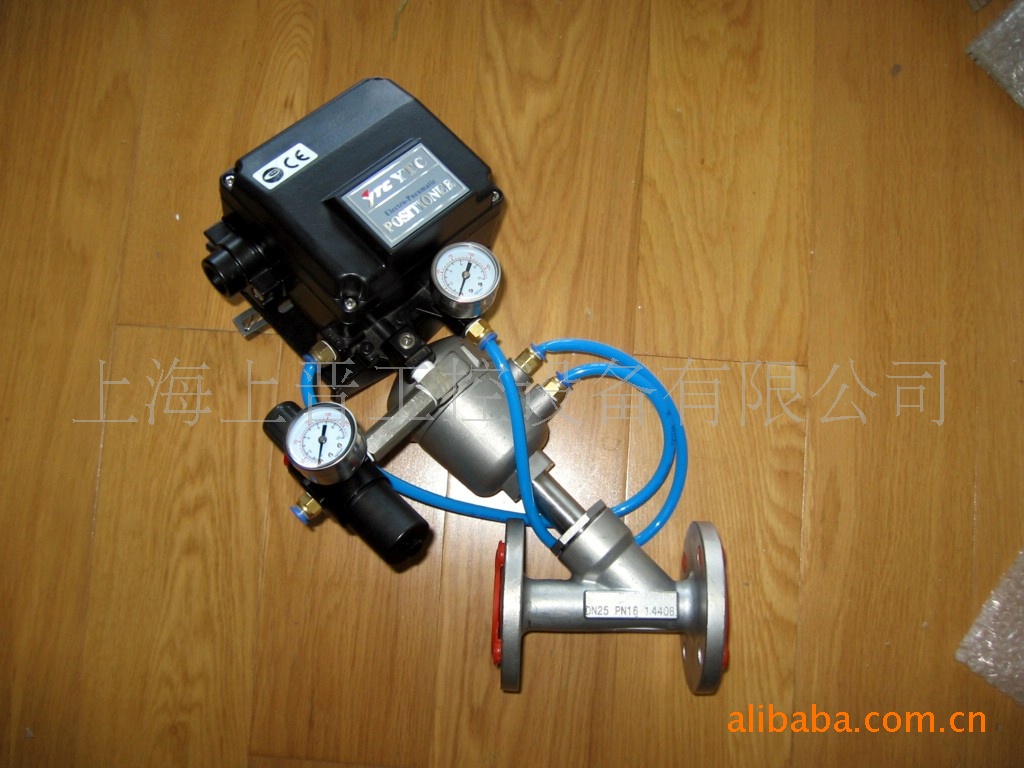

气动角座阀特点 带智能定位器的控制阀，通过阀上的位置传感器，电气控制系统和微处理器可做连续的位置控制，也可以通过内部功能实现连续的过程控制( PID 功能)。 气动角座阀以316不锈钢为主要制造材质，广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。 与传统角座阀相比，它具有以下新特点：
1、可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气动头可旋转360 o。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。
7、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免赃物导入。自润滑，免维护。阀杆经特别处理以确保**固定，并能
自动校正位置。
8、无水锤作用，流体从阀杆下方流入时，水锤（水冲击力）被吸收。
9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。
寿命高达七百万次。
◇ 气动角座阀选项参数 气缸材质：不锈钢/聚酰胺 阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃） 选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
控制形式 | 直动式 | 阀体 | 不锈钢CF8M | 结构 | 角座阀 | 阀芯材料 | 不锈钢 | 接口 | G1/2-G2 | 阀座密封 | PTEF | 粘度 | 600mm2/s | 活塞密封 | FKM/NBR | 介质温度 | PTFE:-10℃~+180℃ | 安装 | 任何位置 | 环境温度 | -10℃~+60℃ | 控制介质 | 空气 中性 气体 蒸汽 |
◇气动角座阀外形图
气动角座阀数据表格 接口 | 内孔mm | 执行机械mm | A | B | C | E | F | H | A/F | G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 | G3/4 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 | G1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 | G11/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 | G11/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 260 | 55 | G2 | 50 | 63 | 150 | 346 | 20 | 153 | 86 | 301 | 70 | G21/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
气动角座阀参数 接口
英寸 | 内孔
mm | KV值
m3/h | **大工作
压力(bar) | 要求**小
气源压力(bar) | 执行机构
尺寸mm | 流向 | G3/8 | 13 | 3.7 | 0-16 | 4.0 | 40 | 阀座上方 | G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | 阀座上方 | G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 | 阀座上方 | G1 | 25 | 19.0 | 0-16 | 2.0 | 63 | 阀座上方 | G11/4 | 32 | 27.5 | 0-16 | 2.0 | 63 | 阀座上方 | G11/2 | 40 | 42.0 | 0-16 | 2.0 | 63 | 阀座上方 | G2 | 50 | 52.0 | 0-16 | 2.0 | 63 | 阀座上方 | G21/2 | 65 | 77.0 | 0-14 | 1.6 | 80 | 阀座上方 |
气动角座阀外形尺寸图 接口 | 内孔 | L | D | B | H | **大压力 | 气源压力 | 执行器规格 | G1/2 | 15 | 120 | 95 | 135 | 150 | 1.6MPa | 0.4-0.7bar | 50 | G3/4 | 20 | 130 | 105 | 135 | 160 | 50 | G1 | 25 | 140 | 115 | 135 | 185 | 63 | G11/4 | 32 | 150 | 135 | 135 | 255 | 63 | G11/2 | 40 | 180 | 145 | 170 | 340 | 80 | G2 | 50 | 195 | 160 | 180 | 380 | 80 | G21/2 | 65 | 230 | 180 | 190 | 450 | 100 | G3 | 80 | 255 | 195 | 230 | 480 | 125 |
|
