| 产品用途 | SF6气体检测 |
|---|---|
| 规格 | FA2004B |
| 类型 | 检测仪器 |
| 外形尺寸 | 10 |
| 重量 | 5 |
| 品牌 | 百试通 |
| 型号 | BSQH-803 |
| 加工定制 | 是 |
功能简述

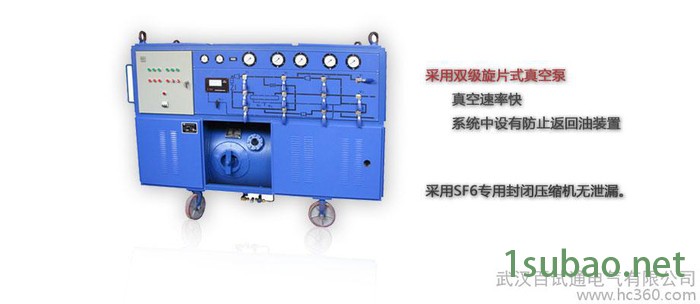

百试通电气研发的BSQH-803 SF6气体回收装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准生产的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制，压力探测，温度计及报警装置的控制和仪表盘等辅助设施等组 成。适用于SF6电器，GIS组合电器SF6气体绝缘电器设备的制造厂，使用运行科研等部门。
仪器特点● 设计先进，功能齐全，结构合理，操作简洁明了。
● 压缩系统：采用SF6专用封闭压缩机，无泄漏。
● 抽真空系统采用日本双级旋片式真空泵，在系统中设有自动防止返回油装置。
● 净化系统采用美国Hankison原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。
● 装置电气系统三相电源自动确认、断相自动保护。
● 装置控制系统采用**技术的SF6专用阀门。
● 贮存系统按用户要求配置200L贮液罐。
● 设备采用移动式。
技术参数| 型 式 | 冷冻液化,风冷,手推移动式 | |
| 工作环境温度 | -10℃～40℃ | |
| 回收 | 初压力(Mpa) | 0.8 |
| 终压力(Mpa) | ≤0.05 | |
| 1m3容积所需时间(h/m3) | ≤1 | |
| 充气 | 初压力(Pa) | ≤133 |
| 终压力(Mpa) | 0.7 | |
| 1m3容积所需时间(h/m3) | ≤0.3 | |
| 抽真空从0.1MPa至133Pa需时间 (h/m3) | ≤0.45 | |
| 极 限 真 空 (Pa) | ≤10 | |
| 年 泄 漏 率 | ≤1% | |
| 回收后SF6气体纯度 | 水分(PPM/V) | ≤60 |
| 油分(PPM/W) | ≤5 | |
| 尘埃(um) | ≤1 | |
| 贮 | 贮存方式 | 气液态 |
| 存 | 压力(MPa) | 2.5 |
| 容 | 容积(L) | 200 |
| 器 | 贮液量(kg) | 200 |
| 液化方式 | 冷冻液化 | |
| 汽化方式 | 电加热 | |
| 干燥过滤器再生方式 | 真空加热活化再生 | |
| 电源 | 三相五线 3Φ 380V有零线 | |
| 总功率(kW) | 11 | |
| 噪声dB(A) | ≤75 | |
| 外形尺寸(mm) | 1770mm×1060mm×1900mm | |
| 设备自重(kg) | ≤980KG | |
●SF6压缩机要求：CA-0300封闭压缩机（美国EMERSON公司COPELAND产品）
(1)理论排气量：15m3/h
(2)**大排气压力：2.5Mpa
(3)**小吸气压力：50Kpa
(4)**大吸气压力：0.35~0.8 Mpa
(5)功率：2.2KW
(6)电源：380V 50HZ
●真空泵采用：双级旋片式真空泵（日本ULVAC VDN401）
(1)真空泵采用风冷式可长期运行
(2)抽真空速率12L/s
(3)极限真空度0.06pa
(4)功率1.5KW
●SF6制冷机组的要求：ANKANG主机2.32KW
●过滤系统（净化系统）：采用美国Hankison原理，过滤器双级过滤，真空活化自再生处理）
●接头：M27*1.5mm
●安全阀：DN15—13.5MPa
●贮液罐：200L**高压力3.8Mpa
●压力表
●油气分离器
●再生干燥过滤器
●高压软管 5米二根
●气瓶接口一个
●**小长度为10m的动力电缆（三相）
