| 品牌 : | 上海中球 | 型号 : | FG13-1 |
| 类型 : | 螺杆泵 | 材质 : | 不锈钢 |
| 驱动方式 : | 电动 | 流量 : | 0.4 |
| 性能 : | 耐腐蚀 | 输送介质 : | 污水泵、杂质泵 |
| 泵轴位置 : | 卧式 | 叶轮数目 : | 单级 |
| 扬程 : | 60m | 转速 : | 960 |
| 吸入口径 : | 25mm | 排出口径 : | 25mm |
| 效率 : | 65% | 输出流量 : | 0.4 |
| 重量 : | 40kg | 电压 : | 380V |
| 功率 : | 0.55kw |

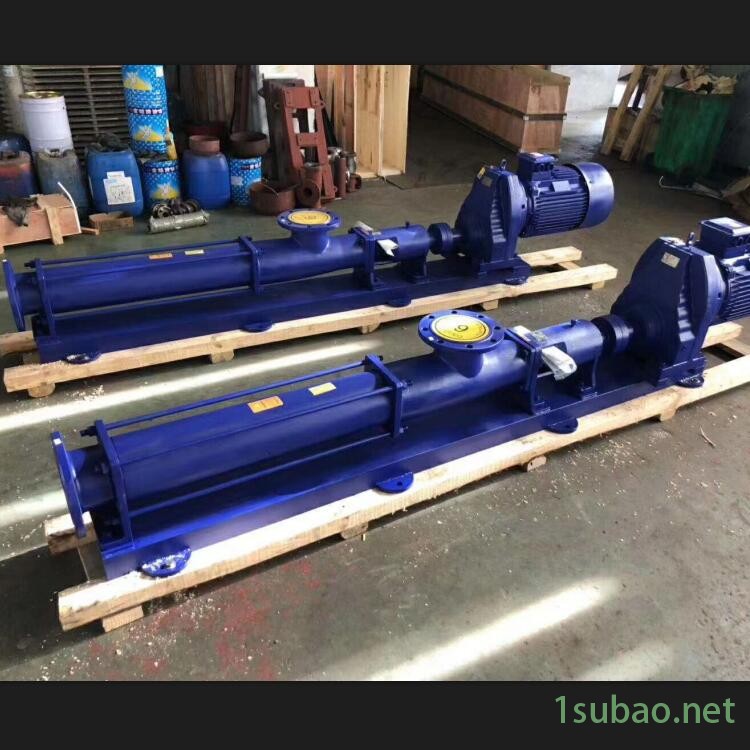

FG13-1不锈钢螺杆加药泵 不锈钢污泥螺杆泵 耐腐蚀螺杆输送泵
FG13-1系列螺杆泵采用不锈钢材质制造，具有很好的耐腐蚀性，配用食品卫生级橡胶可输送食品卫生级浆料，适用于市政工程，船舶工业，石油工业，医药、日化，食品酿造业，建筑工业等诸多行业的高粘度液体、含固体颗粒、含纤维杂质等液体介质。
FG13-1不锈钢螺杆加药泵 不锈钢污泥螺杆泵 耐腐蚀螺杆输送泵性能参数
型号 | 流量 | 压力 | 允许 | 电机 | 必需汽 | 进口法 | 出口法 | 允许颗 | 允许纤 |
G10-1 | 0.1 | 0.8 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G10-2 | 1.6 | ||||||||
G13-1 | 0.4 | 0.6 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G13-2 | 1.2 |
FG13-1不锈钢螺杆加药泵 不锈钢污泥螺杆泵 耐腐蚀螺杆输送泵结构示意图
1 | 出料口 | 5 | 万向节总成 | 9 | 填料压盖 | 13 | 传动轴 |
2 | 拉杆 | 6 | 吸入口 | 10 | 轴承座 | ||
3 | 定子 | 7 | 连节轴 | 11 | 轴承 | ||
4 | 螺杆轴 | 8 | 填料座 | 12 | 轴承盖 |
FG13-1不锈钢螺杆加药泵 不锈钢污泥螺杆泵 耐腐蚀螺杆输送泵使用注意
1. 请注意
1. 性能表的试验数据以20 ℃的清水为介质，粘度是1mm2/S
2. 当泵输送高粘度或有颗粒的介质时，根据介质的性质，泵的转速必须不同
3. 当泵输送不同磨损性介质时，泵的转速也必须不同。
根据介质粘度选择泵的转速
介质粘度 | 1-1000（CSt） | 1000-10000（CSt） | 10000-100000（CSt） | 10（CSt） |
转速 | 600-1000 | 300-600 | 200-400 | 20-100 |
根据介质的磨损性选择泵的转速
无磨损性 | 淡水、促凝剂、油、浆汁、肉末、肥皂水、甘油等 | 600-1000 |
一般 | 泥浆、工业废水、油漆颜料、粘灰浆、鱼、麦麸过滤后的沉积物等 | 300-600 |
严重 | 石灰浆、粘土、灰泥、陶土 | 50-200 |
