| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 高温 |
| 公称通径 | DN50 |
| 规格 | DN50 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 压力环境 | 常压 |
| 品牌 | 沪工 |
| 型号 | Z41G-16P |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

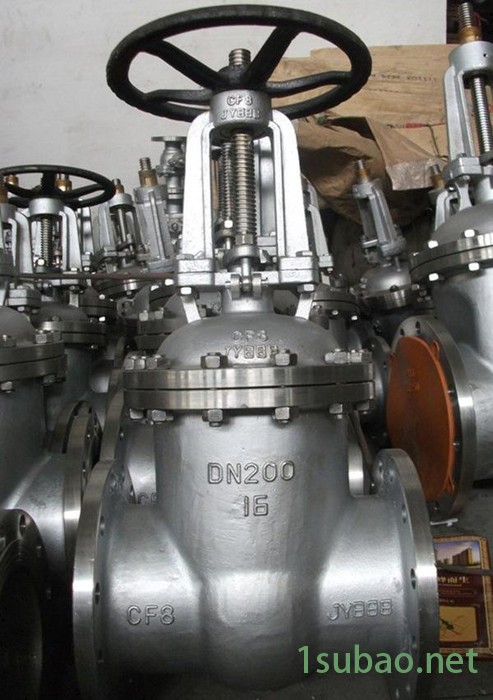

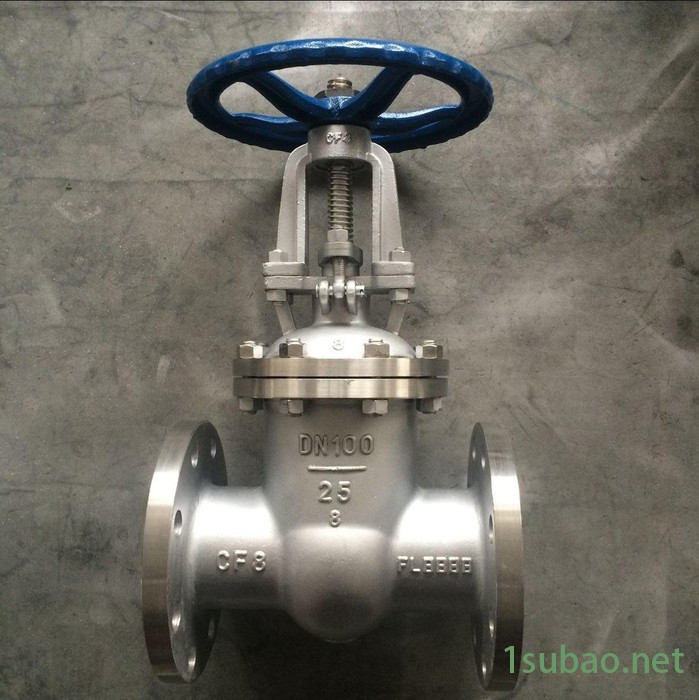

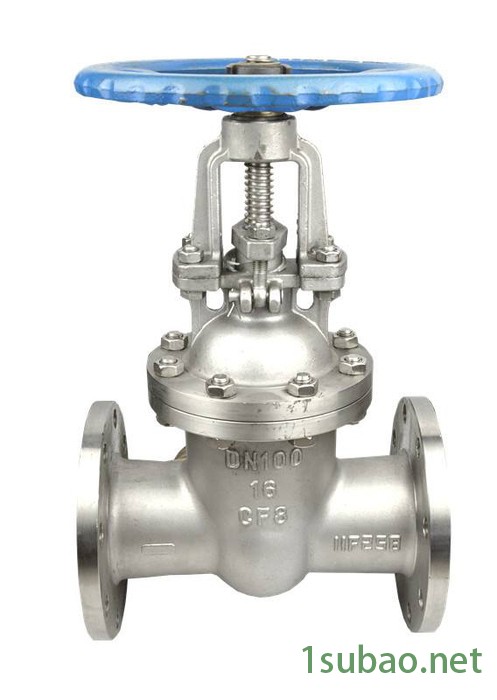

不锈钢闸阀 编辑 闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 ,
常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。不锈钢闸阀材质分为304不锈钢闸阀，316不锈钢闸阀，321不锈钢闸阀。表示方法为：Z41H-16P。 中文名 不锈钢闸阀 外文名 gate valve 分 类 按密封面配置可分为楔式闸板式 工作原理 闸阀的闸板随阀杆一起作直线运动 特 点 选材考究，符合国内外相关标准 目录 1 分类 2 工作原理 3 特点 4 优缺点 ? 优点 ? 缺点 5 技术参数 6 执行标准 7 结构特点 8 安装与维护 分类 编辑 不锈钢闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。
不锈钢闸阀结构图 开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。 有的闸阀 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。 工作原理 编辑 闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。 特点 编辑 1、选材考究，符合国内外相关标准，材料的全面质量高。 2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。 优缺点 编辑 优点 1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。 2、开闭较省力。 3、介质流向不受限制 , 不扰流、不降低压力。 4、形体简单 , 结构长度短，制造工艺性好，适用范围广。 缺点 1、密封面之间易引起冲蚀和擦伤，维修比较困难。 2、外形尺寸较大，开启需要一定的空间，开闭时间长。 3、结构较复杂。 技术参数 编辑
气动闸阀 1、公称压力：1.0MPa、1.6MPa、2.5MPa 2、壳体试验压力：P=1.5PN 3.密封试验压力：P=1.1PN 4、出口压力： PN1.0MPa（0.09~0.8MPa） PN1.6MPa（0.10~1.2MPa） PN2.5MPa（0.15~1.6MPa） 5、适用介质：水 6、适用温度：0℃～180℃ 执行标准 编辑 设计与制造：GB12234 结构长度：GB12221 法兰尺寸：GB9113 JB79 压力和温度：GB9131 试验和检验：GB/T13927 HB/T9092 结构特点 编辑 1、选材考究，符合国内外相关标准，材料的全面质量高。 2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。 安装与维护 编辑 1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。 2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。 3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。 4、带传动机构的闸阀，按产品使用说明书的规定安装。 5、如果阀门经常开关使用 , 每月至少润滑一次。
