| 中心高 | 100 |
|---|---|
| 中心套孔直径 | ---------------（mm） |
| 工作台面直径 | --------（mm） |
| 主轴连接尺寸 | -----------------（mm） |
| T型槽宽度 | -----------------（mm） |
| 定位键宽度 | ------------（mm） |
| 分度精度 | -----------------（s） |
| 重复精度 | ----------（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | BD |
| 型号 | BS-0 |
BS-0 4寸分度头
产品功能：
万能分度头是安装在铣床上用于将工件分成任意等份的的机床附件。利用分度刻度环和游标，定位销和分度盘以及交换齿轮，将装卡在**间或卡盘上的工件分成任意角度，可将圆周分成任意等份，辅助机床利用各种不同形状的刀具进行各种沟槽﹑正齿轮﹑螺旋正齿轮﹑阿基米德螺线凸轮等的加工工作。主要功用：万能分度头具有以下功用：1、能将工件作任意周圆等分或作直线移距分度。2、可将工件装夹成所需要的角度（垂直、水平或倾斜）。结构分度头的底座内装有回转体，分度头主轴可随回转体在垂直平面内向上90°和向下10°范围内转动。主轴前端常装有三爪卡盘或**。分度时拔出定位销，转动手柄，通过齿数比为1/1的直齿圆柱齿轮副传动，带动蜗杆转动，又经齿数经为1:40的蜗轮蜗杆副传动、带动主轴旋转分度。当分度头手柄转动一转时，蜗轮只能带动主轴转过1/40转。这时分度手柄所需转过的转数n为：1：40=1/z：n，n=40/z。
分度类别：

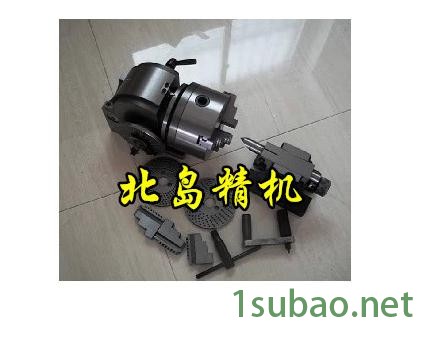

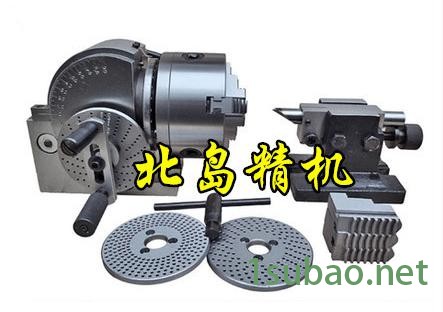

直接分度：可利用主轴上360°刻度盘对工件进行了分度或等分，分度值为1°。精密分度：可利用分度盘（3块）通过弹性手把对工件进行等分（2等分~210等分），这种分度方法在使用中**广泛。定位手把的转数n可根据不同的需要来决定 万能分度头的功用：1）使工件绕本身轴线进行分度（等分或不等分）。如六方、齿轮、花键等等分的零件。2）使工件的轴线相对铣床工作台台面扳成所需要的角度（水平、垂直或倾斜）。因此，可以加工不同角度的斜面。3）在铣削螺旋槽或凸轮时，能配合工作台的移动使工件连续旋转。 参数：4寸毛重24KG，立起总高度是240MM，横着总高度170MM,横着总长度225，中心高100MM，底座尺寸168X90MM。5寸毛重27KG，立起总高度250MM， 横着总高度170MM，横着总长度250，中心高100MM，底座尺寸168X90MM。产品图片：
